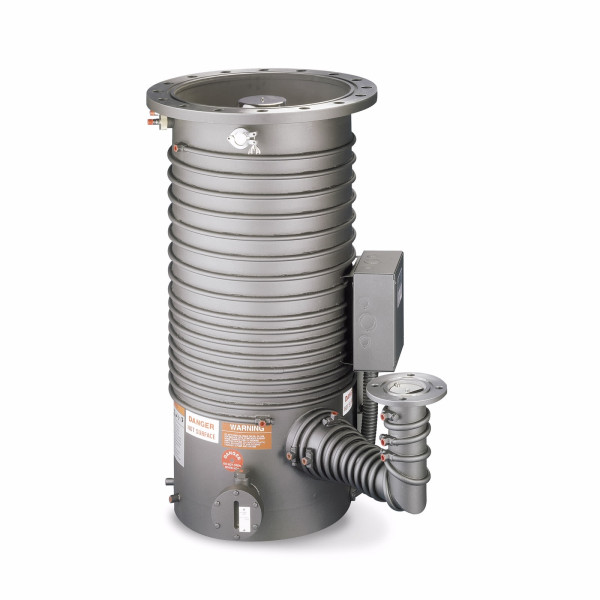

[Large Diffusion Pumps] HS-16 확산 펌프
애질런트 HS-16 오일 확산 펌프는 고처리량과 6000L/s의 빠른 펌핑 속도를 지원합니다. 완전히 최적화된 증기 분사, 견고한 보일러 설계 및 열 보호 스위치를 특징으로 하는 이 펌프는 수년간 유지보수 없이 작동합니다. 16인치 ASA 또는 ISO 500K 흡입구 플랜지로 제공됩니다. 이 펌프는 광학 렌즈, 전자 장치 및 보호 필름층을 위한 진공로, 열처리, 금속 증착 및 코팅 공정과 같은 산업 응용 분야에 적합합니다.
● 주입 및 배출 어셈블리를 통해 간편하게 펌프 오일 유지보수 ● 5단 분사 제트가 펌핑 유체를 정제하여 청결한 작동 환경 제공 ● 다양한 작동 조건에서 안정적이고 신뢰할 수 있는 성능 ● 포어라인 배플을 이용하여 유체가 backing 펌프 시스템으로 유실되는 것을 방지 ● 유체 레벨 투시창을 통해 항상 펌프 유체 상태를 빠르게 확인 가능 ● 포어 압력 허용치 ● 낮은 극한 압력 ● 견고한 보일러 설계 ● 높은 처리량을 가능하게 하는 높은 펌핑 속도
| # | 제목 | 내용 |
|---|---|---|
| 1 | Water Connections | 1/4인치 FPT |
| 2 | 권장 backing 펌프 | ≥ 80cfm(136m3/hr) |
| 3 | 냉각 시간 | 30 min |
| 4 | 수냉 - 온도 요구사항 | 60-80 °F 15-26 °C |
| 5 | 수냉 흐름 요구사항 | 1.5gpm 300L/hr |
6 | 역류 유속 | 1.5 x 10-3 ㎎/㎠/min |
| 7 | 예열 시간 | 30 min |
| 8 | 유체 유형 | Oil |
| 9 | 유체 적재량 | 2839 CC |
| 10 | 입력 전압 | 240, 415, 480 V |
| # | 제목 | 내용 |
|---|---|---|
| 11 | 작동 범위 | 2 x 10-3~<5 x 10-8 Torr1.3 x 10-3~<6.5 x 10-8 mbar |
| 12 | 전기 요구사항 | 3ph 50/60Hz 240/415/480 V |
| 13 | 최대 처리량 | 9.5T-L/s(11.7mbar-L/s), 8100W 기준 |
| 14 | 최대 포어 압력 - Full 로드 | 0.55 Torr0.72 mbar |
| 15 | 최대 포어 압력 - 로딩 없음 | 0.65 Torr0.85 mbar |
16 | 펌프 무게 | 500 lbs227 kg |
| 17 | 펌핑 속도 - Air | 6000 L/s |
| 18 | 펌핑 속도 - He/H2 | 7500 L/s |
| 19 | 펌핑 속도 - 공기, AVS 4.1(1963) | 10000 L/s |
| 20 |
PDF #1 파일 : 카탈로그_05_Diffusion_Pumps.pdf (4.3M)
최종수정일 : 2022-01-20 08:43:44
PDF #2 파일 : 사용자 설명서_High Throughput Diffusion Pumps.pdf (4.4M)
최종수정일 : 2022-01-20 08:43:44
